Egy lakás vagy családi ház villamos hálózatának tervezésekor az egyik legfontosabb kérdés a megfelelő vezeték-keresztmetszet kiválasztása. A túl vékony vezeték melegedhet, feszültségesést okozhat, és hosszú távon a hálózat biztonságát is veszélyeztetheti.
Sokan keresnek egyszerű választ arra, hogy milyen keresztmetszetű vezetéket érdemes használni világításhoz, konnektorokhoz vagy nagyobb teljesítményű fogyasztókhoz. Fontos azonban tudni, hogy a végleges méretezést mindig az adott körülmények alapján kell meghatározni.
Ebben a cikkben a leggyakrabban alkalmazott lakossági megoldásokat mutatjuk be.
Mit jelent a vezeték keresztmetszete?
A vezeték keresztmetszetét négyzetmilliméterben (mm²) adják meg.
Például:
- 1,5 mm²
- 2,5 mm²
- 4 mm²
- 6 mm²
- 10 mm²
Általánosságban elmondható, hogy nagyobb keresztmetszet nagyobb áram biztonságos továbbítására alkalmas, ugyanakkor a pontos méretezés számos egyéb tényezőtől is függ.
A leggyakrabban alkalmazott keresztmetszetek
1,5 mm²
Lakóépületekben jellemzően világítási áramköröknél alkalmazzák.
Tipikus felhasználás:
- mennyezeti lámpák
- fali lámpák
- LED világítás
- kültéri világítás
2,5 mm²
Ez az egyik leggyakrabban használt keresztmetszet.
Általában:
- dugaljak
- általános konnektoros áramkörök
- kisebb háztartási készülékek
4 mm²
Nagyobb teljesítményű fogyasztóknál alkalmazható, a pontos kialakítás függvényében.
Például:
- villanytűzhely
- főzőlap
- nagyobb teljesítményű egyedi áramkörök
6 mm²
Jellemzően:
- nagyobb teljesítményű berendezések
- hosszabb vezetékek
- nagyobb terhelésű áramkörök
10 mm²
Leginkább:
- épületek betáplálásánál
- nagyobb teljesítményű rendszereknél
- elosztók közötti tápkábeleknél

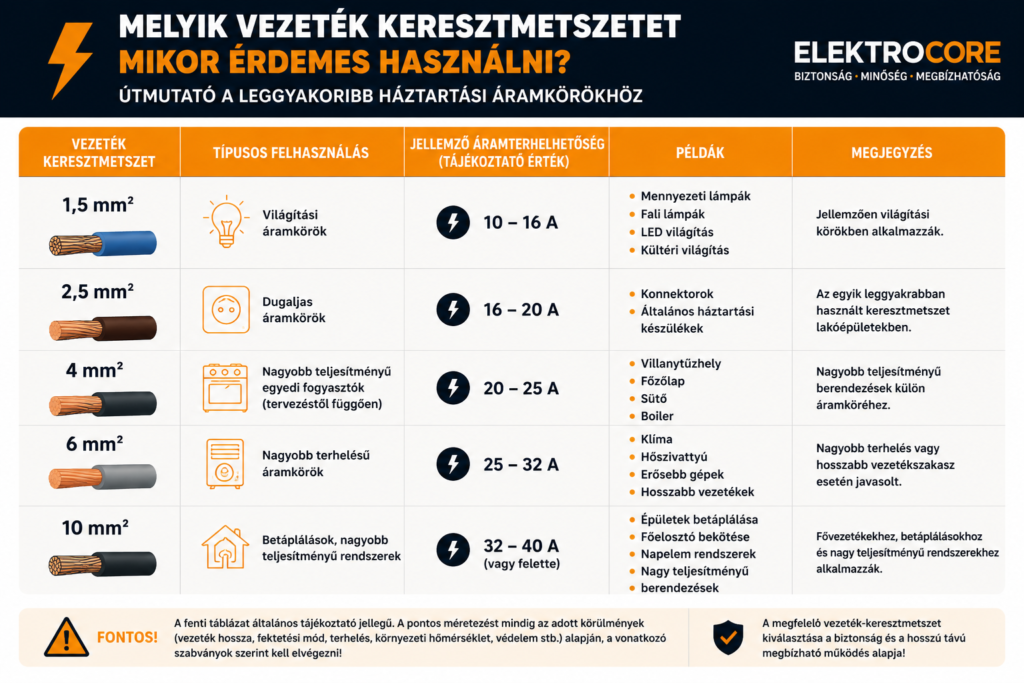

Gyors áttekintés: Az alábbi táblázat a lakossági villanyszerelésben leggyakrabban alkalmazott vezeték-keresztmetszeteket és tipikus felhasználásukat foglalja össze. A táblázat tájékoztató jellegű, a végleges méretezést mindig a konkrét műszaki körülmények alapján kell meghatározni.
Nem csak a keresztmetszet számít
Sokan úgy gondolják, hogy elegendő kiválasztani egy vastagabb vezetéket, pedig a megfelelő méretezés ennél összetettebb.
Figyelembe kell venni többek között:
- a vezeték hosszát,
- a várható terhelést,
- a fektetés módját,
- a környezeti hőmérsékletet,
- a megfelelő túláramvédelmet,
- valamint a vonatkozó szabványokat.
Ezért ugyanaz a fogyasztó különböző helyzetekben eltérő kialakítást is igényelhet.
Alumínium vagy réz?
Napjainkban az új villamos hálózatok szinte minden esetben rézvezetékekkel készülnek.
Régi ingatlanokban azonban még gyakran találkozhatunk alumínium vezetékekkel.
Tapasztalataink szerint sok problémát okoz, amikor egy felújítás során az új réz vezetékeket nem megfelelő módon csatlakoztatják a meglévő alumínium hálózathoz. Ez idővel kontaktusproblémát, melegedést és meghibásodást is okozhat.
Gondolkodjunk előre!
Egy új építésű háznál vagy teljes felújításnál érdemes a jövőbeni igényeket is figyelembe venni.
Például:
- elektromos autó töltő,
- klíma,
- jakuzzi,
- hőszivattyú,
- napelemes rendszer,
- kültéri konyha.
Ha ezek lehetőségével már a tervezés során számolunk, később jelentős bontási munkák és pluszköltségek előzhetők meg.
Bízza a méretezést szakemberre
A megfelelő vezeték kiválasztása nem csupán kényelmi kérdés, hanem a biztonság egyik alapfeltétele.
Egy szakszerűen megtervezett és kivitelezett villamos hálózat hosszú éveken át megbízhatóan működik, míg a nem megfelelő méretezés túlmelegedéshez, hibákhoz vagy akár tűzveszélyhez is vezethet.
Ha új hálózatot épít, felújítást tervez, vagy bizonytalan a megfelelő kialakításban, érdemes villanyszerelő segítségét kérni.
Összegzés
A vezeték keresztmetszetének kiválasztása minden villamos hálózat egyik legfontosabb tervezési lépése. Bár léteznek általánosan alkalmazott megoldások, a végleges méretezést mindig az adott körülmények figyelembevételével kell meghatározni.
A megfelelő tervezéssel nemcsak biztonságosabb, hanem hosszú távon megbízhatóbb és bővíthetőbb elektromos hálózat alakítható ki.
❓ Gyakran Ismételt Kérdések (GYIK)
1. Milyen vezeték keresztmetszetet használjunk világításhoz?
Lakossági épületekben a világítási áramkörökhöz leggyakrabban 1,5 mm² keresztmetszetű rézvezetéket alkalmaznak. A végleges méretezést azonban mindig az adott áramkör terhelése, hossza és a vonatkozó szabványok alapján kell meghatározni.
2. Milyen keresztmetszetű vezeték szükséges a konnektorokhoz?
Általános lakossági dugaljas áramköröknél jellemzően 2,5 mm² keresztmetszetű rézvezetéket alkalmaznak. Ez biztosít megfelelő tartalékot a mindennapi háztartási fogyasztók számára.
3. Mikor kell 4 mm² vagy nagyobb keresztmetszetű vezeték?
Nagyobb teljesítményű berendezések – például elektromos sütő, főzőlap vagy egyéb nagy terhelésű fogyasztók – esetén gyakran nagyobb keresztmetszetű vezeték alkalmazása szükséges. A pontos méretezést mindig szakembernek kell meghatároznia.
4. Mi történik, ha túl kicsi a vezeték keresztmetszete?
A nem megfelelően méretezett vezeték túlmelegedhet, nagyobb lehet a feszültségesés, és hosszabb távon meghibásodáshoz vagy akár tűzveszélyhez is vezethet. Ezért a megfelelő méretezés kiemelten fontos.
5. A vastagabb vezeték mindig jobb?
Nem feltétlenül. Bár a nagyobb keresztmetszet nagyobb áram továbbítására képes, a megfelelő vezeték kiválasztását mindig a terhelés, a vezeték hossza, a fektetési mód és a túláramvédelem figyelembevételével kell elvégezni.
6. Réz vagy alumínium vezetéket érdemes használni?
Új villamos hálózatok kialakításánál ma már szinte minden esetben rézvezetéket alkalmaznak. Régi épületekben még előfordulhat alumínium vezeték, amelynek állapotát és csatlakozásait felújítás előtt érdemes szakemberrel ellenőriztetni.
7. Mi határozza meg a megfelelő vezeték keresztmetszetet?
A vezeték keresztmetszetének kiválasztásánál több tényezőt is figyelembe kell venni:
- a várható terhelést,
- a vezeték hosszát,
- a fektetés módját,
- a környezeti hőmérsékletet,
- a túláramvédelmet,
- valamint a vonatkozó szabványokat.
8. Saját magam is méretezhetem a vezetékeket?
Kisebb barkácsprojektek esetén hasznos tájékozódni a vezeték-keresztmetszetekről, azonban egy új áramkör vagy teljes villamos hálózat méretezését és kialakítását mindig szakképzett villanyszerelőre érdemes bízni. A szakszerű tervezés hosszú távon biztonságosabb és megbízhatóbb rendszert eredményez.
